常用电缆标识的意义 你知道吗？

建筑BIM

       RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯
　　用途：仪器、仪表、对讲、监控、控制安装
　　RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号
　UTP：局域网电缆
       用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网
　　KVVP：聚氯乙烯护套编织屏蔽电缆
       用途：电器、仪表、配电装置的信号传输、控制、测量
　　SYWV（Y）、SYKV有线电视、宽带网专用电缆
       结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）
　　RVV（227IEC52/53）聚氯乙烯绝缘软电缆
       用途：家用电器、小型电动工具、仪表及动力照明
　　AVVR聚氯乙烯护套安装用软电缆
　　SBVVHYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
　　RV、RVP聚氯乙烯绝缘电缆
　　RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆

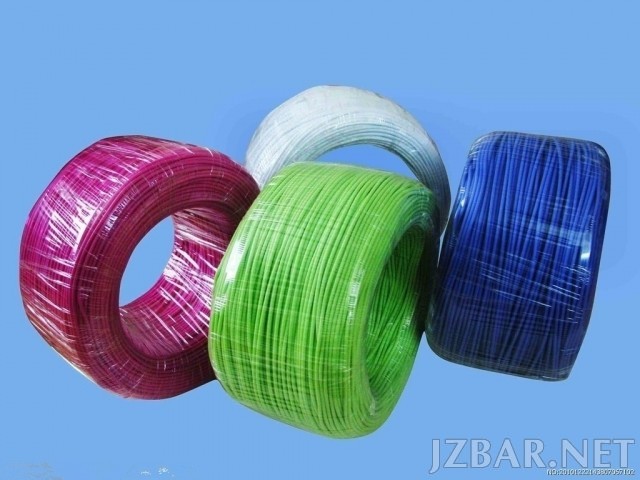

　　BV、BVR聚氯乙烯绝缘电缆
        用途：适用于电器仪表设备及动力照明固定布线用
　　RIB音箱连接线（发烧线）
　　KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量
　　SFTP双绞线传输电话、数据及信息网
　　UL2464电脑连接线
　　VGA显示器线
　　SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
　　SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用
　　JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
　　监控线材的选用
　　线材选型
　　1、视频线
　　摄像机到监控主机距离≤200米，用RG59（128编）视频线。
　　摄像机到监控主机距离＞200米，用SYV75-5视频线。
　　2、云台控制线
　　云台与控制器距离≤100米，用RVV6×0.5护套线。
　　云台与控制器距离＞100米，用RVV6×0.75护套线。
　　3、镜头控制线
　　采用RVV4×0.5护套线。
　　4、解码器通讯线
　　应采用RVV2×1屏蔽双绞线
　　5、摄像机电源线
　　若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：
　　摄像机到监控主机的平均距离划34~50m21~33m≤20m
　　电源线规格（2线）6m24m22.5m2
　　监控系统线路铺设
　　1、视频线敷设注意事项
　　1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。
　　1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用镀锌铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。
　　1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。
　　2、控制线敷设注意事项
　　2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。
　　如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。
　　2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数码录像机采用RS485总线进行通信。布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。接线示意图如下：见基础知识内的相关帖。
　　解码器有AC220V和AC24V两种供电类型，若选用AC24V解码器，则一般由AC24V变压器统一供电。特别需要注意的是，由于有些解码器输出的DC12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12V）供电。
　　3、摄像机电源线敷设注意事项
　　市面上采用DC12V供电的普通摄像机工作电流约为200~300mA，一体化摄像机为350~400mA。如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布RVV2×0.5电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应采用大功率的12V直流稳压电源集中供电。
　　在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8Ω）。对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1条RVV2×1或RVV2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用RVV2×0.5护套线一一对应供电。
