电气工程中的连续插座接线详图

欣儿 · 发表于 2014-11-21 21:32:36

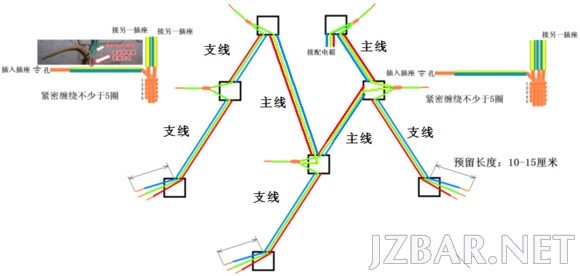

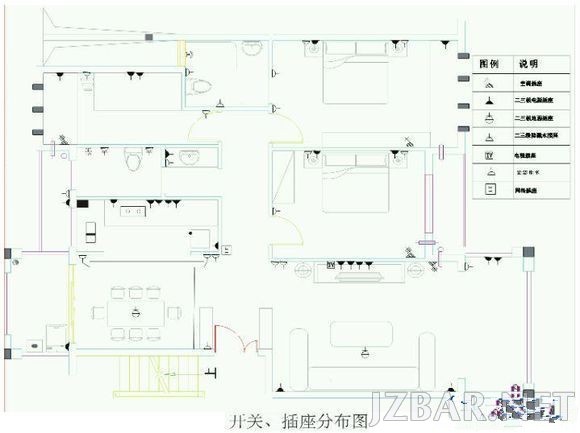

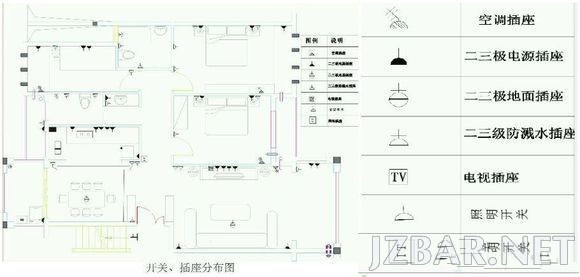

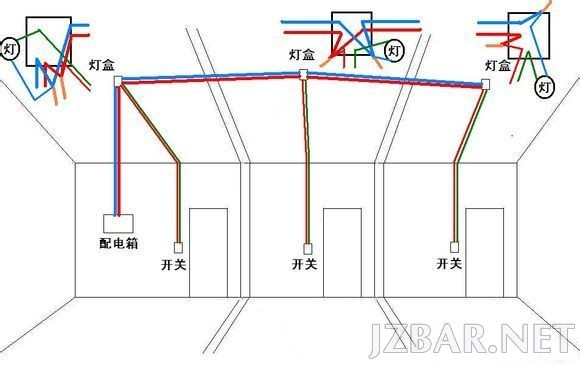

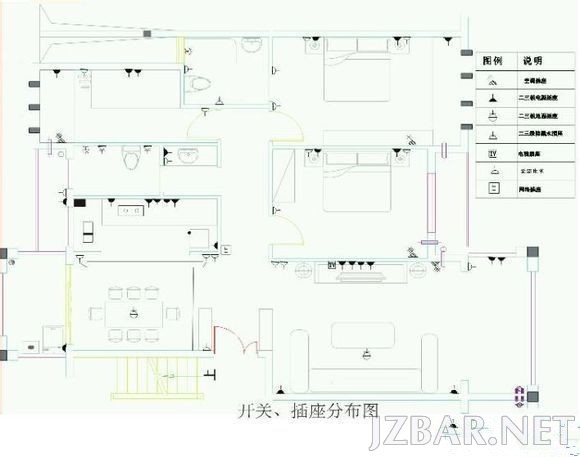

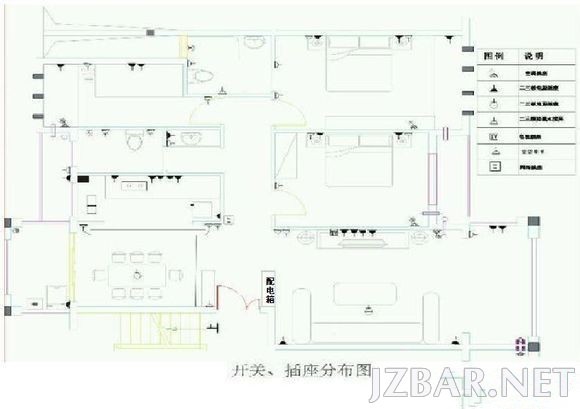

第二张图从配电箱分配到各个房间插座的系统示意图

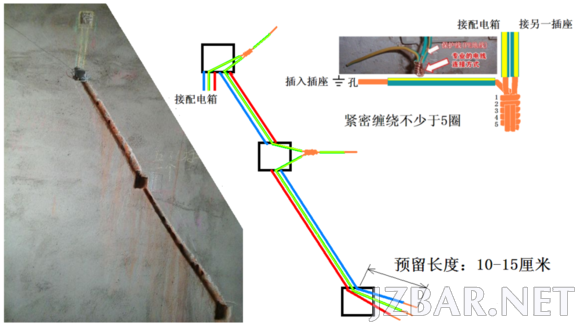

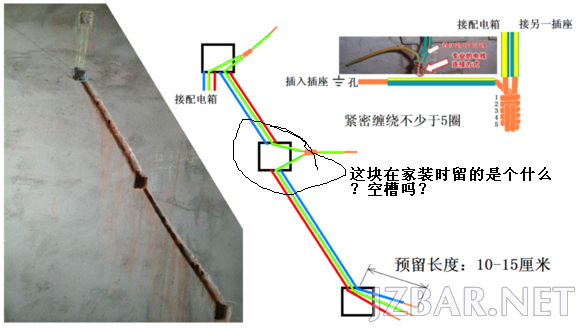

黄绿双色线是地线。图中只画出地线的接头。红线和蓝线的接头都没画，接头方法参照地线的接头方法。
1. 在家庭电路中。地线的主线和支线，均用2.5平方的黄绿双色线。

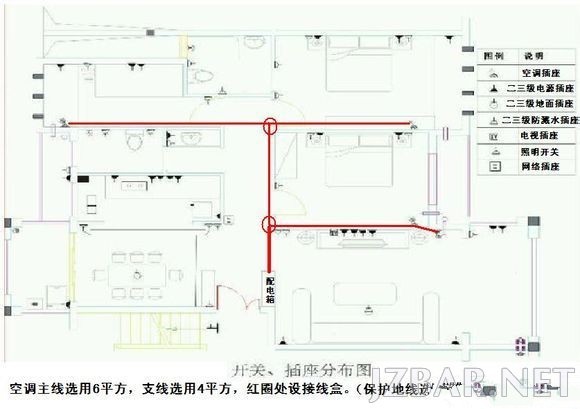

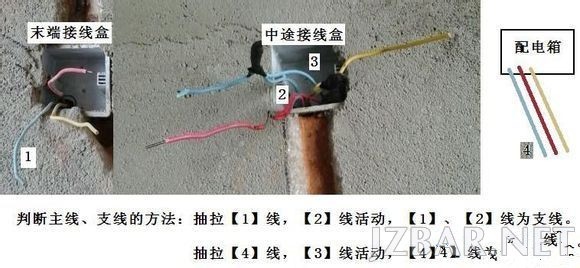

2. 主线的零线和火线要大于支线。例如：支线是2.5平方，主线要用4平方或6平方。

第三张图这是插座的并联接线示意图，厨房比较常见
