特殊剪力墙钢筋布置技巧分析

欣儿

编者按语：如今高层建筑、复杂建筑层出不穷，各种形式的建筑物如雨后春笋，广联达软件也在不断努力完善软件的功能，给大家提供优质服务。软件在提供给我们服务，同时我们也应该挖掘软件的一些功能，提供给大家，实现资源共享。下面分享我在工作中碰到的一个问题，有不同意见或不合理的地方希望大家给予指正。

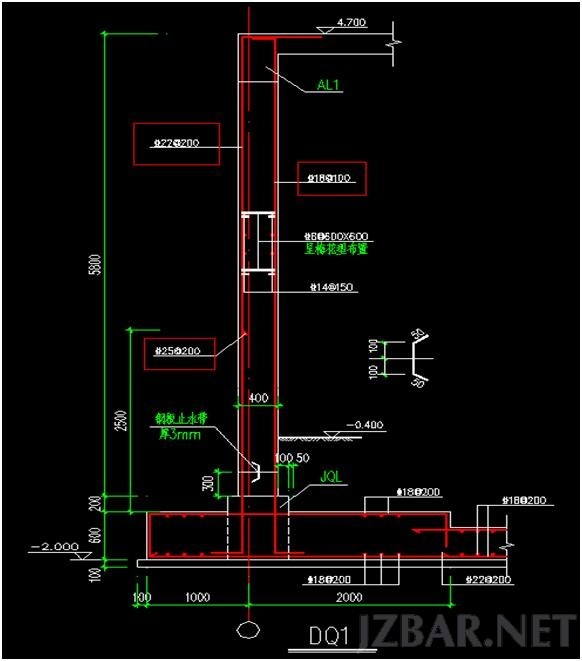

工程简介：本工程是一个大型车库管理服务用房，层高较高，属于地下室结构形式，外墙全剪力墙，筏板基础结构，在软件中建立楼层按地下室地面-0.4以下为基础层，以上到4.7为首层，虽然结构形式不复杂，但是在输入墙体钢筋时碰到一个这样的问题，如下图：

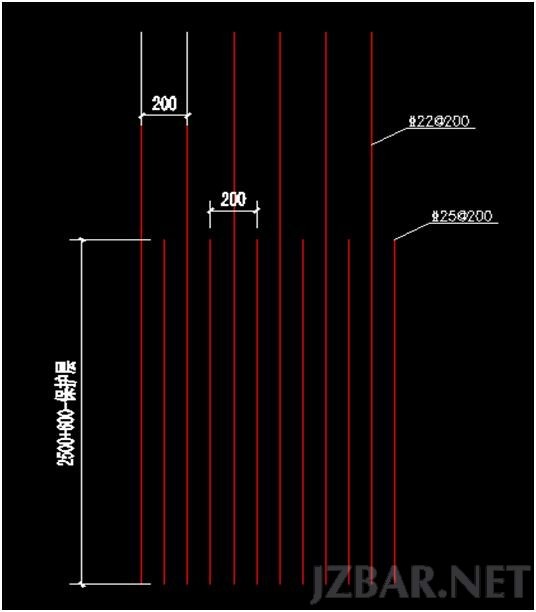

难点问题：此类挡土墙钢筋左侧型号不一致，并且锚入基础的钢筋有三级Φ22@200和三级Φ25@200（属于插筋），加强部位钢筋要求布置高度特定（2500+600-保护层），相信很多人碰到过此类问题，我也查阅了新干线上一些答复，但是我觉得还是有些问题存在的，按规范要求及常规布置竖向钢筋布置如下图示：

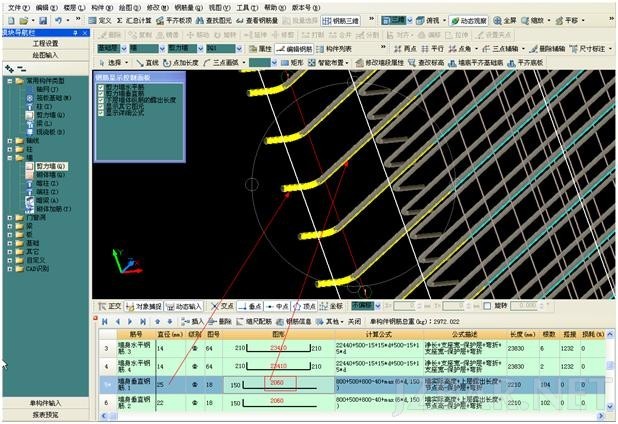

        然后按照我们软件要求可以输入：(1)C25/(1)C22@100+(1)C18@100，但是按照软件要求25的钢筋无法定尺，只能按软件设置要求锚固或插筋处理。编辑前计算如下：（此时计算的长度都是按软件设置要求计算的长度）



        所以我们必须在编辑钢筋中将此类型钢筋重新编辑，将软件默认计算垂直长度2060改为图示长度3060，

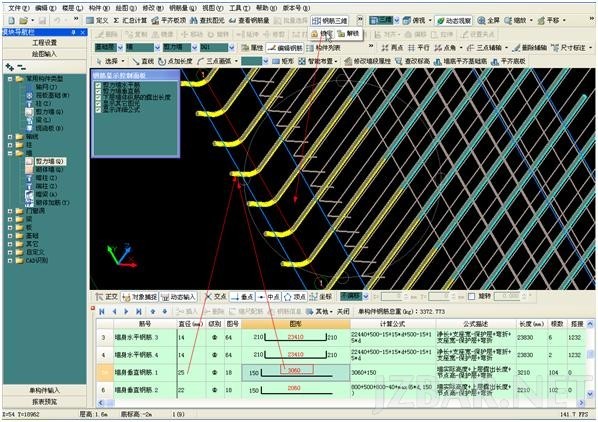

        按下图修改编辑长度，然后将此编辑过的构件“锁定“如下图：



        到此为止此类墙已经输入完毕，需要注意的是输入间距应该为100了，因为软件帮助中有“计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距”大家可以试试计算根数。

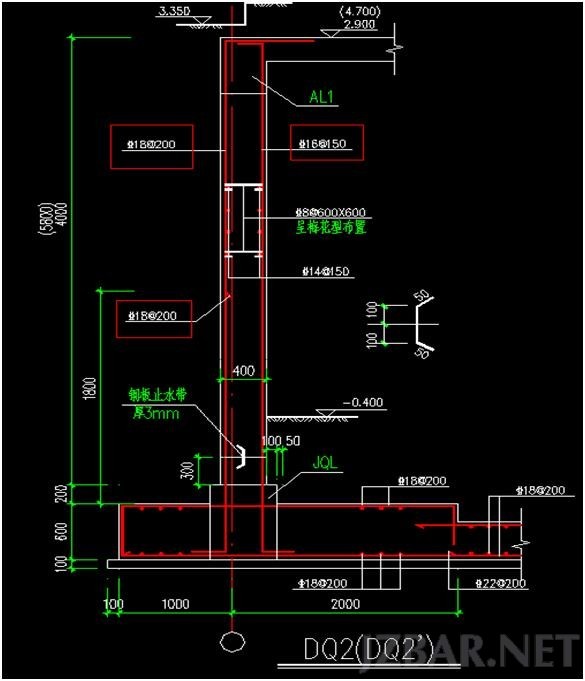

        还有一种类型如下：如下图

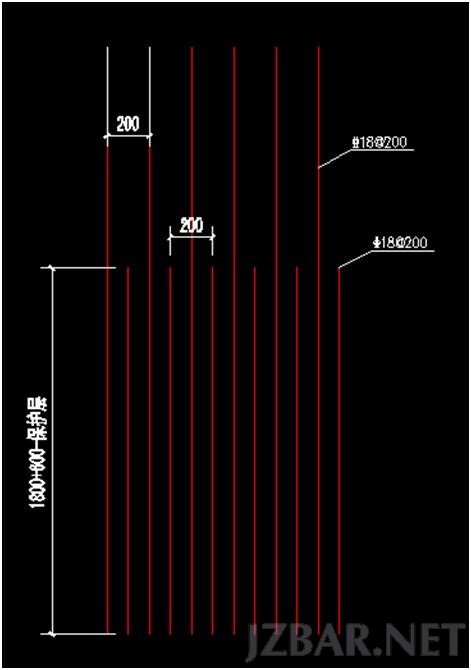

        难点问题：此类钢筋左侧型号一致，但是锚入基础的钢筋有三级Φ18@200和三级Φ18@200（属于插筋），加强部位钢筋要求布置高度特定（1800+600-保护层），按规范要求及常规布置竖向钢筋布置如下图示：

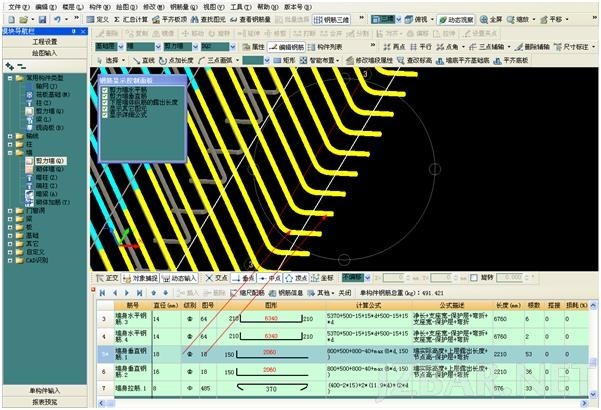

        同理按照软件要求可以输入：(1)C18/(1)C18@100+(1)C16@150，但是按照软件要求18的钢筋无法定尺，我们无法分出定尺长度和非定尺长度，如下图：（编辑钢筋中只有一种钢筋型号18）

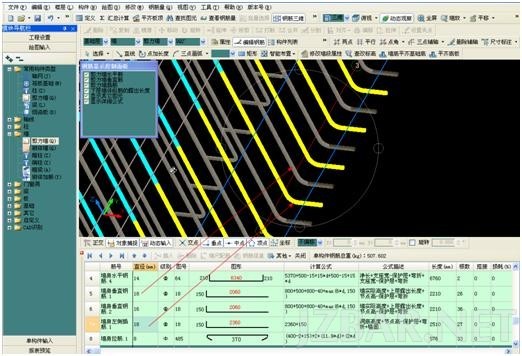

        但是我们转变一下思路，软件不是有个功能加“*”吗，就是加“*”钢筋在本层锚固，所以将输入格式改为 ：*(1)C18/(1)C18@100+(1)C16@150，这样就把同型号不同高度的钢筋分离出来，就为之后的修改做好铺垫了，如下图所示：

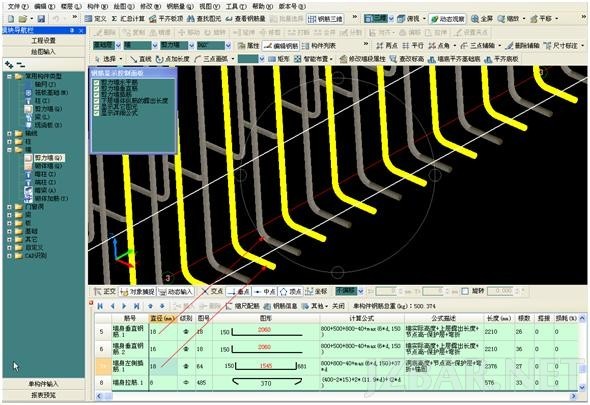

        所以我们必须在编辑钢筋中将此类型钢筋重新编辑，将7号钢筋重新编辑，图号改为18，长度改为2360即可。如下图：



        编辑完然后将此构件锁定，汇总计算。

结束语：我只是将工作中的某个点做了总结分析，肯定还有其他办法。只要自己不断分析总结，才能不断进步，其实第一种情况也可以按第二种情况来分析编辑，方法有很多种，就看怎么简便怎么处理。在碰到一些问题时无法进行，变通一下思路，又是柳暗花明了。
