空调工程施工技术总结

风管绝热遇到支吊架时，支吊架要放在绝热层外面，中间垫坚实的材料，以避免绝热材料和横担角钢直接接触破损，产生冷桥。一般采用以下两种形式：1，风管与横担架之间垫经过防火、防腐处理的50*50硬质木方，长度为保温后的风管的宽度。方木和吊架横担之间要固定。2，当客观原因其间没有放置方木的空间高度时，可在绝热材料和横担角钢间垫镀锌钢板，宽度为风管宽+2*25，长度为横担宽+2*50。

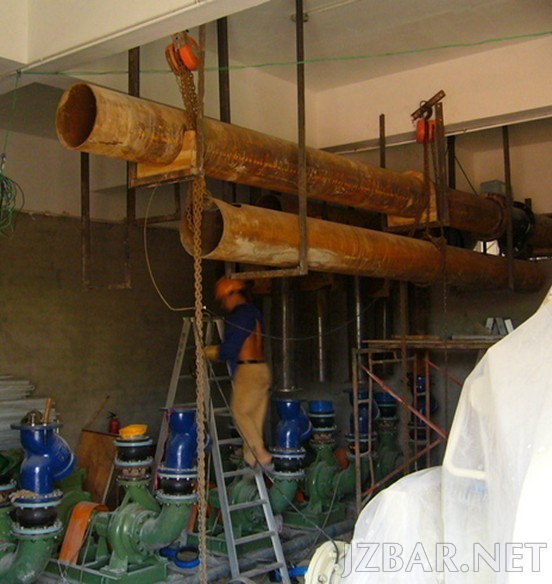

主机房水管吊装

两根无缝钢管正好在一个立面上，而且装设的两个槽钢支架离得也很近，所以个人认为可以做成共性支架，因为冷冻机房的空间有限，减少支架的数量可以增加机房的美观。水管木码没有防腐， 管道、吊架没有除锈和刷第一遍防锈漆。.钢管怎么不除锈刷漆就上支架了，在我们的工地要挨罚的，即使补漆支吊架部分也是无法处理的啊？

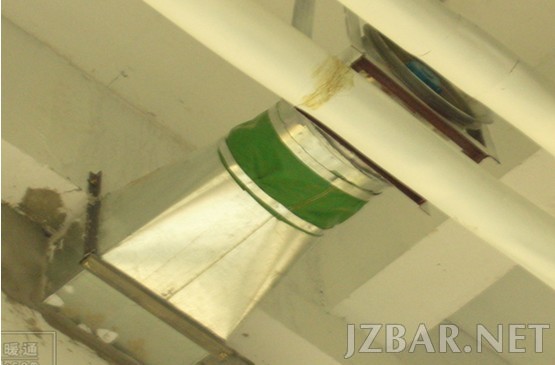

轴流风机

风机的天圆地方与帆布的接头应该设独立的支吊架,风阀下应该加支架吧？ 法兰不可承担风管重量的， 这几个图好像有个共同点就是风阀下都没有支架也就是说与风阀连接的法兰承担了风阀本身的重量。

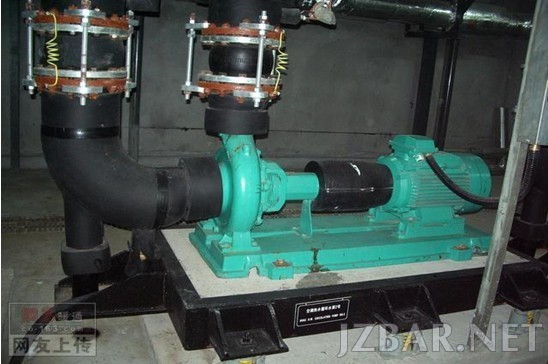

水泵出水管

看了水泵出水管的照片,我有点疑问,水管上翻的地方怎么没有掌支撑呢?水泵出水的地方震动还是很大的,虽然有软接头,但不做支撑的话,是有很大问题的.这张照片可以参考一下。

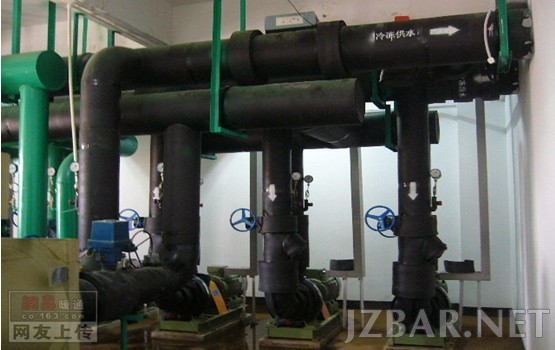

MK主机

MK主机的噪音太大，冷水主机的冷冻水管上缺少平衡阀，水流分布会不均，水泵安装位置要设置水槽，方便拆洗过滤器。原来横流塔也有这么差的啊？大管道DN100以上一般卡箍连接，没有办法的个别地方才用焊接，冷冻水管（用橡塑保温）保温作的还算可以，只是法兰的地方在法兰的两侧好像没有加衬环，显得不平整。

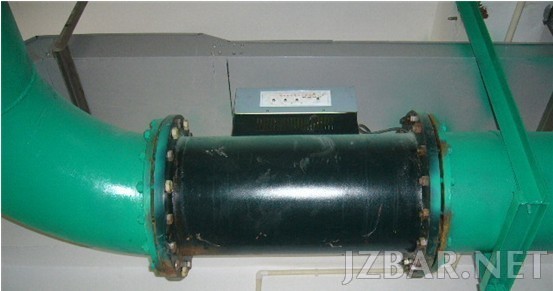

电子除垢仪

电子除垢仪做工有点粗，应该是镀锌管麻丝都没有除，大管道都是焊接，借口是怎么处理的呢？风管成品保护太差,所用机器设备太陈旧,所有设备及成品和半成品摆放不合理.加工场所不符合文明施工条件. 部份工人未佩带安全帽,管理人员安全意识淡薄. 请问该加筋机加筋效果好还是角钢加筋好? 水系统中不该用那么多的冲压弯和丝接90度弯，这对系统不利！管道成形度也一般.....

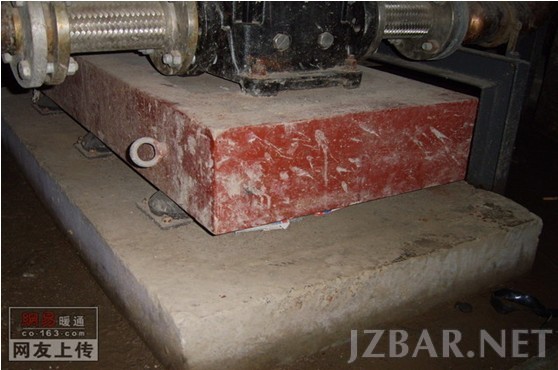

混凝土减震支座

混凝土减震支座，上部预留有螺栓孔，与设备相连，支座下部与基础间安装减震器。这种支座常用于水泵的减震，也是比较传统的、常用的一种作法，其减振效果也比较理想。这个减震做得相当规矩，注意基础上的那个吊环 这是为了下面垫减震器的时候把基础吊起来。弹簧减振的是低频部分，橡胶减震的是高频部分，我们通常的做法是将橡胶减振放在水泵底座下，将弹簧减振放在混凝土台座下，这样组成一个二级减振系统，效果特别好。

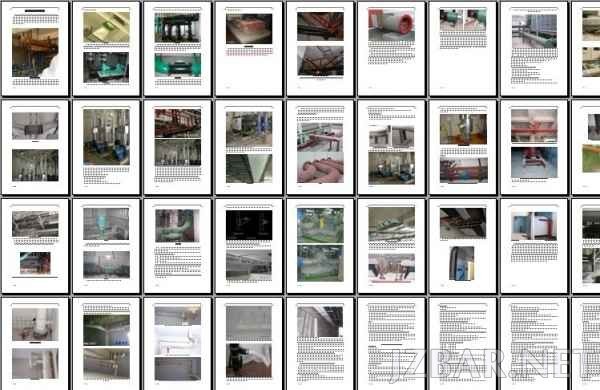

文件上传至此，感兴趣的朋友可下载附件继续阅读：
